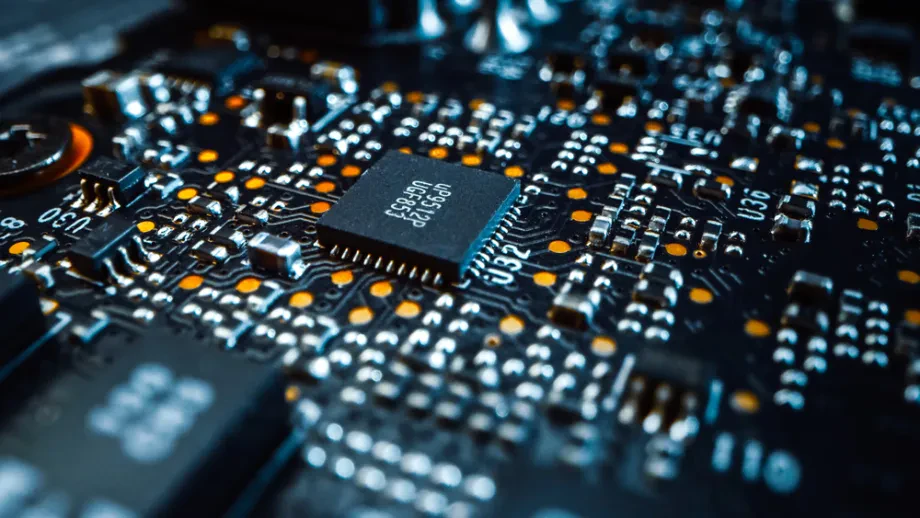

Kje naročiti tiskana vezja za svoj projekt?

Tiskana vezja (PCB) so osrednji del vsake elektronske naprave, saj omogočajo povezovanje različnih komponent v delujočo celoto. Ne glede na to, ali ste hobi elektronik ali profesionalni inženir, igra kakovostno tiskano vezje ključno vlogo za uspeh vašega projekta. V tem članku bomo raziskali različne vidike tiskanih vezij, od njihove izdelave doma do naročanja po meri, uporabe programske opreme za načrtovanje, delovanja, materialov, cen in še več.

Izdelava tiskanega vezja doma

Za tiste, ki uživate v DIY (naredi sam) projektih, je izdelava tiskanega vezja doma lahko izjemno zadovoljiva izkušnja. Postopek običajno vključuje oblikovanje vezja s pomočjo programske opreme, tiskanje dizajna na posebno folijo, prenos dizajna na bakreno ploščo s pomočjo toplote in nato jedkanje bakra, da ostanejo le potrebne povezave.

Za jedkanje se pogosto uporablja raztopina železovega klorida. Po jedkanju je potrebno ploščo očistiti in izvrtati luknje za komponente. Čeprav je ta metoda cenovno ugodna, zahteva natančnost in previdnost pri ravnanju s kemikalijami.

Naročanje tiskanih vezij po meri

Za bolj zapletene projekte ali profesionalne potrebe je priporočljivo naročiti tiskana vezja po meri. V Sloveniji je na voljo več podjetij, ki ponujajo to storitev. Spletni portal Moja dejavnost ponuja obsežen seznam ponudnikov tiskanih vezij, kjer lahko najdete primernega izvajalca za vaše potrebe. Pred naročilom je pomembno pripraviti natančne tehnične specifikacije in načrte, da zagotovite, da bo končni izdelek ustrezal vašim zahtevam.

Programska oprema za načrtovanje tiskanih vezij

Načrtovanje tiskanih vezij zahteva uporabo specializirane programske opreme. Med priljubljenimi orodji so Altium Designer, Eagle, KiCad in EasyEDA. Ta orodja omogočajo ustvarjanje shematskih diagramov, postavitev komponent in sledi ter preverjanje morebitnih napak. Izbira pravega orodja je odvisna od vaših potreb, zahtevnosti projekta in proračuna.

Delovanje tiskanega vezja

Tiskana vezja so sestavljena iz izolacijske podlage, na katero so pritrjene bakrene sledi, ki povezujejo različne elektronske komponente. Te sledi usmerjajo električne tokove med komponentami, kar omogoča delovanje celotnega sistema. Pravilno zasnovano vezje zagotavlja stabilno in zanesljivo delovanje naprave ter zmanjšuje možnosti za motnje in kratke stike.

Materiali za tiskana vezja

Najpogostejši material za osnovo tiskanega vezja je FR4, ki je stekleno-epoksidni kompozit z odličnimi izolacijskimi lastnostmi. Bakrene sledi so običajno debeline 35 µm (1 oz/ft²), vendar se lahko debelina prilagodi glede na potrebe projekta. Za posebne aplikacije se uporabljajo tudi drugi materiali, kot so aluminijaste osnove za visoko zmogljive LED aplikacije ali fleksibilni polimeri za upogljive vezja.

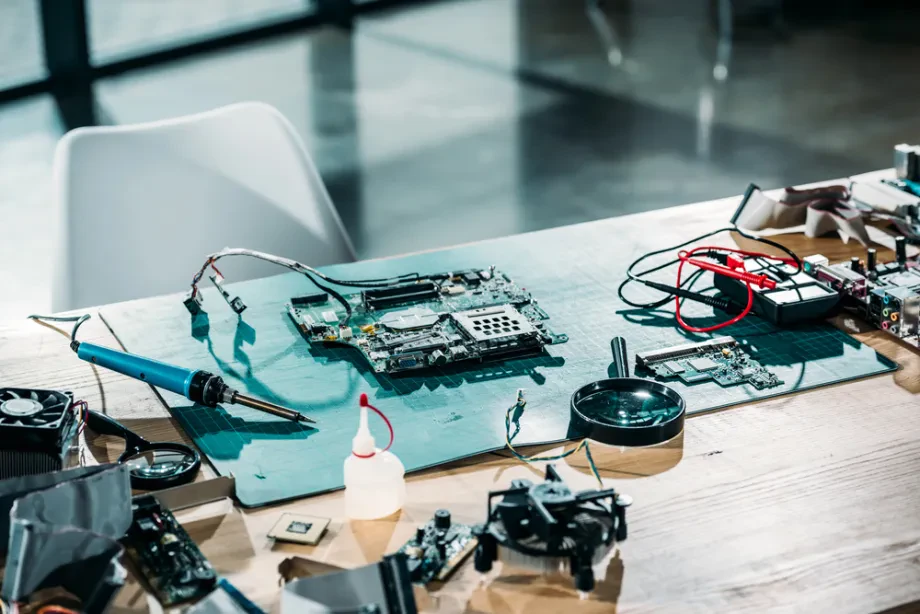

Popravilo poškodovanega tiskanega vezja

Poškodbe na tiskanem vezju, kot so prekinjene sledi ali poškodovane komponente, lahko povzročijo nedelovanje naprave. Za popravilo prekinjenih sledi se pogosto uporablja prevodna barva ali tanke žice, ki povežejo prekinjene točke. Poškodovane komponente je potrebno previdno odstraniti in zamenjati z novimi. Pri tem je pomembna natančnost in uporaba ustreznih orodij, da se prepreči dodatna škoda na vezju.

Enostranska vs. dvostranska tiskana vezja

Enostranska tiskana vezja imajo bakrene sledi le na eni strani podlage, kar jih naredi enostavnejše in cenejše za izdelavo. Primerna so za enostavnejše projekte z manj komponentami. Dvostranska vezja imajo sledi na obeh straneh podlage, kar omogoča gostejšo postavitev komponent in bolj zapletene povezave. Ta vezja zahtevajo uporabo prehodnih lukenj za povezovanje sledi med obema stranema.

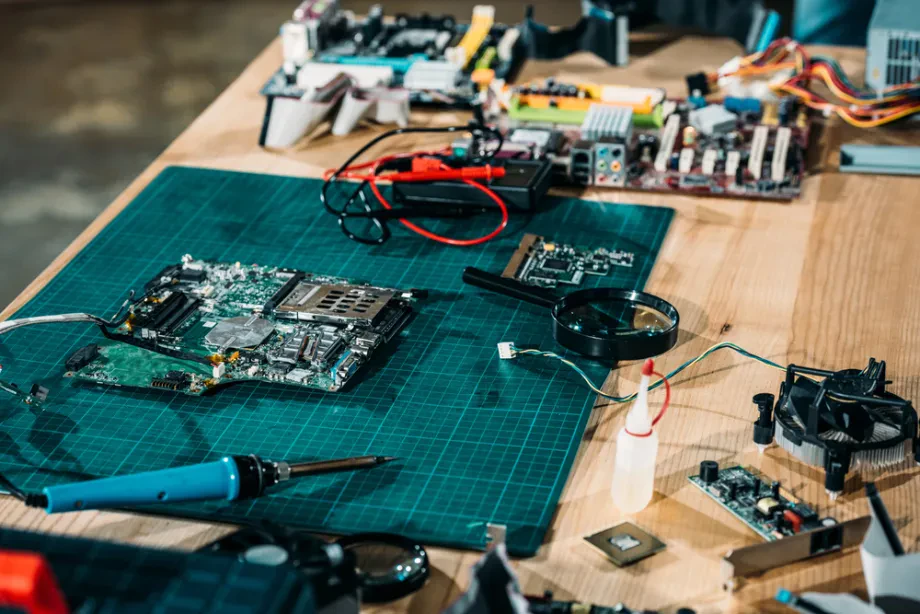

Lotanje komponent na tiskano vezje

Lotanje je postopek, pri katerem s pomočjo spajke (običajno zlitine kositra in svinca ali brezsvinčene zlitine) pritrdimo komponente na tiskano vezje. Pomembno je uporabiti ustrezno temperaturo in količino spajke, da zagotovimo trdno in zanesljivo povezavo brez hladnih spojev ali kratkih stikov. Uporaba spajkalnika z nastavljivo temperaturo in tanka konica omogočata natančno delo, še posebej pri majhnih SMD komponentah.

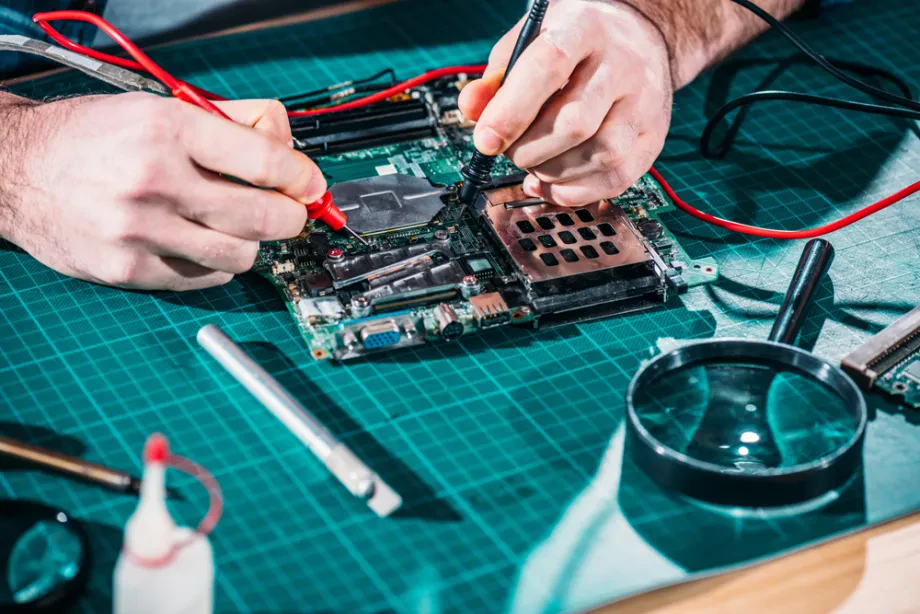

Preverjanje delovanja tiskanega vezja

Po sestavi vezja je potrebno preveriti njegovo delovanje. Najprej vizualno pregledamo vse spoje in povezave ter se prepričamo, da ni vidnih napak ali kratkih stikov. Nato s pomočjo multimetra preverimo kontinuiteto sledi in pravilno delovanje posameznih komponent.

Če je mogoče, vezje priključimo na napajanje in izvedemo testiranje funkcionalnosti naprave. Pri bolj zapletenih vezjih se pogosto uporabljajo tudi osciloskopi in druge diagnostične naprave za podrobnejšo analizo signalov.

Najpogostejše napake pri načrtovanju tiskanih vezij

Pri načrtovanju tiskanih vezij lahko pride do številnih napak, ki vplivajo na delovanje končnega izdelka. Nekatere najpogostejše so:

• Preozke ali preširoke sledi, ki lahko povzročijo pregrevanje ali nezanesljivost signala.
• Nezadostni razmiki med sledmi, kar lahko povzroči kratke stike.
• Nepravilna postavitev komponent, ki otežuje sestavljanje ali hlajenje vezja.
• Pomanjkanje testnih točk, kar otežuje diagnostiko in popravila.
• Slaba optimizacija mase in ozemljitve, kar lahko povzroči motnje v delovanju vezja.

Izogibanje tem napakam in skrbno načrtovanje vezja zagotovi pravilno in zanesljivo delovanje naprave. Za primerjavo ponudb in pridobitev najboljših cen lahko oddate povpraševanje in prejmete ponudbe različnih proizvajalcev.

Debelina bakrene plasti na tiskanih vezjih

Debelina bakrene plasti je pomemben dejavnik pri načrtovanju tiskanega vezja, saj vpliva na prevodnost, odpornost in zmogljivost vezja. Najpogostejše debeline so:

• 1 oz/ft² (35 µm) – standardna debelina, primerna za večino aplikacij.
• 2 oz/ft² (70 µm) – uporabljena pri vezjih z višjimi tokovi.
• 3 oz/ft² (105 µm) ali več – za specializirane aplikacije z visokimi obremenitvami.

Debelina bakrene plasti mora biti prilagojena zahtevam projekta, da zagotavlja optimalno delovanje in trajnost vezja.

Načrtovanje tiskanega vezja za SMD komponente

SMD (Surface Mount Device) komponente zahtevajo posebno načrtovanje vezja, saj se razlikujejo od klasičnih THT (Through-Hole Technology) komponent. Ključni dejavniki pri načrtovanju so:

• Natančna postavitev in razmiki med komponentami, da omogočajo avtomatizirano montažo.
• Ustrezna velikost in oblika lotnih blazinic, ki zagotavljajo trdne spoje.
• Dobra toplotna in električna povezljivost, ki zmanjšuje motnje in izboljšuje hlajenje.
• Uporaba večslojnih vezij, če projekt zahteva visoko gostoto komponent.

Pravilno načrtovano SMD vezje omogoča manjšo velikost naprave, boljšo zmogljivost in nižje stroške proizvodnje.

Prednosti večslojnih tiskanih vezij

Večslojna tiskana vezja ponujajo številne prednosti v primerjavi z enostranskimi in dvostranskimi vezji:

• Večja gostota komponent, saj omogočajo več povezav na manjšem prostoru.
• Boljše električne lastnosti, kot so manjša induciranost in nižje EMI motnje.
• Boljša toplotna upravljivost, saj se toplota učinkoviteje odvaja skozi več plasti.
• Večja mehanska trdnost, kar zmanjšuje možnost poškodb pri upogibanju.

Večslojna vezja so pogosto uporabljena v naprednih elektronskih napravah, kot so pametni telefoni, računalniške matične plošče in medicinske naprave.

Cenik storitev in možnosti naročanja

V spodnji tabeli so prikazane okvirne cene različnih storitev, povezanih s tiskanimi vezji. Končna cena je odvisna od zahtevnosti projekta, količine in dodatnih specifikacij.

Za točne ponudbe se obrnite na Moja dejavnost ali oddajte povpraševanje.
